伴隨著信息技術的發展，數據的安全可靠成為企業運作的頭等大事，但不可避免的計算機硬件或軟件故障所造成的數據丟失和信息停運一直困擾著IT管理員。大恒存儲采用國際先進存儲理念，融合合作伙伴的成熟產品，推出以Unix服務器、HDS存儲陣列、ADIC智能磁帶庫為平臺的高性能、高可用存儲解決方案，為企業中不能停滯的數據庫服務提供五個9（99.999%）的連續運作能力，受到用戶好評。

    方案平臺

    ? 2套Unix服務器，可選富士通、IBM、SUN
    ? 1套日立HDS 9570V或大恒ACCSTOR FS8000光纖磁盤陣列
    ? 1套ADIC i2000智能磁帶庫
    ? 1套光纖通道交換機
    ? 若干HBA光纖通道主機適配器
    ? SUN Solaris 、IBM AIX操作系統
    ? 富士通PRIMECLUSTER HA軟件、HACMP或Veritas Cluster Server
    ? 存儲管理軟件和數據備份軟件
    ? Oracle 9i HA版本

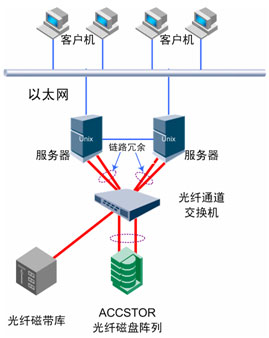

    方案拓撲

    方案說明

    大恒存儲??Unix高可用存儲解決方案采用兩臺以上富士通Unix小型機做為服務平臺，服務器使用Solaris操作系統并加載富士通公司PRIMECLUSTER HA軟件來提供Cluster HA服務。服務器和服務器之間通過直連心跳線傳輸控制信號，確保Cluster服務正常工作和切換。

    服務器通過千兆網絡交換機與客戶端之間組建IP網絡，滿足Internet/Intranet對于服務器的訪問需求以及計費系統、數據庫服務等系統服務。每臺Unix服務器都采用兩條鏈路與交換機連接，實現網絡負載均衡和備份容錯，確保數據傳輸?shù)母呖捎眯浴?/P>

    在數據存儲方面，我們采用日立數據公司的HDS 9570V高性能存儲陣列作為核心存儲設備，通過連接Brocade核心交換機、Unix服務器和ADIC智能磁帶庫等組件構架了一個基于光纖通道技術的存儲區域網絡。在這個存儲區域網絡中的所有設備都采用兩條光纖鏈路與核心交換設備??Brocade光纖交換機連接，確保數據存儲的鏈路高可用。

    方案特點

    ? 高可用性

    在軟件方面， PRIMECLUSTER軟件 能夠精確和迅速的探測到不正常的環境，即使有不可預期的失效發生，它也能高速的將操作轉移到備份服務器上。高有效性的維持使服務中斷和訪問失效的可能性都降到了最低。如果儲存著重要數據的磁盤設備或者其他資源失效， PRIMECLUSTER能夠在不影響正常運行的情況下進行替換。

    在硬件方面，HDS 9570V 、Brocade光纖交換機、ADIC i2000智能磁帶庫都采用模塊化設計，關鍵部件可以在帶電運行狀態下進行更換，不會為用戶不可中斷的數據服務造成人為事故。雙鏈路連接方式、雙控制器設計，出于對數據安全的考慮，在方案中所有產品的關鍵部位，我們都采用兩組物理連接方式來確保不會因為單點故障而造成數據中斷。

    ? 高性能

    方案中的存儲網絡采用光纖通道技術，服務器、光纖通道交換機和存儲陣列以2Gbit/s的速度進行數據交換，Brocade公司特有的光纖交換功能使數據傳輸更加迅速和準確，有效增進傳輸性能。

    核心存儲設備HDS 9750V采用Hi-PRE體系結構，通過定制的高性能邏輯芯片集協同工作完成RAID運算和I/O操作，有效提高陣列數據處理能力。在磁盤陣列的內部，9570V每個光纖環路上都有獨立的專用處理器和DRR電路，并通過兩個200MB/s的環路結構與控制器相連，內部提供高達800MB/s帶寬。特殊的設計思路決定了存儲設備的高性能。

    而ADIC i2000智能磁帶庫具有智能核心，它能自動完成數據備份工作，有效節約服務器處理數據備份工作時的CPU開銷。通過光纖通道技術與光纖交換機直連， 采用LAN-Free備份方式，可以降低IP網絡上因為數據備份而產生的數據流量，增進網絡和服務器性能。

    ? 大存儲容量

    海量存儲使本方案的另一個特點。HDS9750V能提供最大32TB的數據存儲容量，通過有效的擴展和升級，它的存儲容量和性能還可以進一步擴充。而ADIC i2000能提供2300盤數據磁帶的備份能力，存儲容量高達670TB。這兩個設備的選擇可以有效解決用戶對于數據存儲的大容量需求。

    適用行業

    大恒存儲??Unix高可用存儲方案結合合作廠商的產品優勢和大恒存儲自身的技術特點，具有廣泛的行業應用適用性。采用光纖通道技術組成的HA高可用性系統不僅可以完成數據處理的高可用性和高可靠性，而且還可以提供海量數據存儲能力。

    本方案適用于對數據連續運作能力和數據處理高可用性有較高要求的金融證券、教育軍事、政府部門等行業。也可以應用石油勘探、計費系統、數據庫服務等行業。特別適合于采用Oracle做數據庫應用的高可用、大容量的應用環境。
