• 戴爾™ PowerVault™ 745N 存儲服務器提供了可方便快捷地部署于局域網上的高成本效益存儲方案


• 戴爾 PowerVault™ 745N 存儲服務器采用Microsoft® Windows® Storage Server 2003 操作系統，使網絡環境的可靠性進一步增強，促成設備與網絡的無縫集成。


• 相對于通用服務器而言，戴爾 PowerVault™ 745N 存儲服務器具有快速部署、內建多平臺文件共享服務和安全性、更高的數據保護和系統可用性、簡化的零影響升級、更低的購買成本等優點，有效地降低了總體擁有成本。


• PowerVault™ 745N 對眾多通用的計算環境和客戶端提供了跨平臺支持，支持的操作系統包括：Microsoft®Windows® NT/2000,Macintosh®, UNIX NFS, Linux® 和NetWare®。


• PowerVault™ 745N 采用直觀的網頁管理界面，客戶在任何遠程位置均可通過網頁訪問方便靈活地實現集中化管理。PowerVault™ 745N 還進一步加強了管理功能，為客戶提供方便的多設備管理和高級狀態監控功能。


• PowerVault 745N 提供高存儲容量 ? 從160GB1到4TB。


• PowerVault 745N 提供了兩個PCI 插槽用于添加適配器卡，客戶可添加SCSI 控制器用于磁帶備份，從而增加服務器的整體靈活性。


• PowerVault 745N 還為客戶提供若干方便維護的選項，如免工具訪問大多數內部組件和前端裝載的熱交換硬盤。


• 通過卷影復制（VSS）支持快照或實時映像。這使得管理員可以創建和保存離散時間點卷標映像。PowerVault 745N 提供的卷影復制可隨時創建，也可預先計劃。


• 用戶可在購買PowerVault 745N 時將操作系統升級到含打印服務的Microsoft®Windows® Storage Server 2003 標準版以獲得打印服務。


• VERITAS 和Yosemite 軟件提供的數據保護軟件（可選）可自行配置，實現與現有網絡備份的無縫集成，從而創建高效的備份解決方案。


• PowerVault 745N 支持與PowerVault 磁帶備份解決方案的直聯，PowerVault 磁帶備份解決方案包括PowerVault 114T 機架式磁帶機柜、PowerVault 114T 磁帶自動裝載機和PowerVault 132T 磁帶庫。

    背景

    與位于文件服務器內部或外部附加至文件服務器的常駐存儲不同，也與需要分離的專用網絡以配置存儲和備份設備的存儲局域網（SAN）不同，網絡附加存儲（NAS）是一種由其與現有以太網架構的直聯而決定的存儲產品。NAS 服務器是用于為網絡用戶提供文件服務的專用服務器。與適合塊級（block-level）集中化網絡應用程序-如Microsoft Exchange, SQL, 或 IIS 及Oracle9i ?C 存儲服務器一般用于存儲與基于客戶端應用程序的相關文件，如Microsoft® Word, Excel和PowerPoint®。一般來說，NAS 服務器用作存儲諸如圖形、映像、數碼照片和CAD/CAM 等大型存檔文件的中央存儲倉庫。將文件存儲于專用NAS 服務器上有利于企業降低管理成本，此外用戶通過存儲整合能更方便地訪問文件。

    存儲服務器專用于-同時適用于-服務和存儲數據。戴爾PowerVault 存儲服務器的主要設計目標在于提供網絡環境內的文件服務能力。這種服務器架構內的功能為客戶提供以下益處：

• 直聯到網絡，而非服務器


• 多主機系統之間的文件共享


• 升級到包含打印服務的Microsoft®Windows® Storage Server 2003 標準版獲得打印服務


• 多操作系統訪問和安全


• 充分利用現有的以太網架構


• 克服利用網絡技術時的距離局限


• 預先配置完畢，安裝設置方便-15分鐘內即可使用

    產品描述

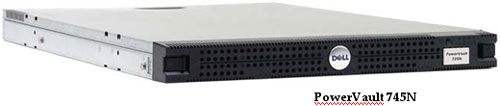

• 戴爾PowerVault 745N 提供了1U 機架優化式配置。PV745N 共有三種基準版本，可滿足不同環境的性能和容量需求。


• 軟件RAID  基準版本提供了優越的性能和高達1TB 的存儲容量。


• 硬件RAID 基準版本提供了高達1TB 的存儲容量，此外，還將RAID 計算從CPU 轉移到專用處理器，從而獲得更高級別的性能。


• PV745N 外部存儲版本使用與那些同時需要較高性能和1TB 以上存儲容量的環境。PV745N 外部存儲版利用戴爾PERC（PowerEdge RAID 控制器）可支持最多2 個基于SCSI 的PV220S 存儲機柜，最大存儲容量為4TB。

    PowerVault 745N 是一款1U（1U=1.75 英寸）存儲服務器，已配備4 個250GB硬盤，存儲空間高達1 TB。需要額外存儲容量的客戶可考慮外部存儲選項，最多能連接兩個外部JBOD（PV220S）將存儲容量增加到4TB。PowerVault 745N 還提供兩個PCI 插槽支持硬件RAID 和外部存儲系統，用于SCSI 主機適配器卡等選項連接磁帶設備。內置雙10/100/1000 網卡用于千兆6以太網連接。

    經過配置，PowerVault 745N 可滿足各種需求：

    1.性能需求

• SW RAID Base：最低的價格獲得高性能


• HW RAID Base：性能極高，價格優惠


• Ex. Storage Base:極高的性能，超大容量，外部SCSI 機柜的可靠性與速度

    2.操作系統

• 全部PowerVault 745N 均采用Microsoft®Windows® Storage Server 2003，提供了微軟最新企業級操作系統業經證實的可靠性、可擴展性和可管理性。需要打印服務的客戶可升級到包含打印的Microsoft®Windows® Storage Server 2003 標準版。

   3.存儲容量

• SW, HW RAID Bases: 內部存儲容量為160GB, 320GB, 480GB, 或1TB。


• Ext. Storage Base：采用PV220S SCSI 機柜，最大存儲容量4TB。

    4.處理器

• 單個2.4GHz  賽揚® 處理器或2.8GHz或3.4GHz 奔騰® 4 處理器。

    5.內存

• 最高4GB DDR SDRAM

    配置

    PowerVault 745N 可快速在以太網上部署。PowerVault 745N 已預先配置為數據服務之用，減少了使其融入生產所花費的時間和精力。PowerVault 745N 采用“即用”型設計，整個配置流程僅需花費15 分鐘。其預裝的Microsoft®Windows® Storage Server 2003 操作系統具備即插即用功能，能夠自動監測新硬件和其他硬件變更。添加存儲無需關閉網絡或網絡上的其他系統。

    RAID 數據性能/保護

    PowerVault 745N 的軟硬件RAID 版本出廠時已配備RAID 5。軟件 RAID 基本版本可重新配置RAID 0 (磁盤分段)或RAID 1 (磁盤鏡像)。硬件 RAID 基本版本可重新配置RAID 0(磁盤分段)。

    外部存儲基本版本出貨時配備了兩個內置硬盤，僅預裝Microsoft®Windows® Storage Server 2003 操作系統。內置硬盤配備RAID 1。外部存儲陣列（PV220S）可配置RAID 0, 1, 5, 10,或50。

    Microsoft®Windows® 驅動的操作系統

    PowerVault 745N 由Microsoft® Windows® Storage Server 2003 技術驅動，充分利用了微軟廣泛的專業技術。NAS 服務器結合Microsoft®Windows® Server 2003 的眾多特點，獲得了高級存儲系列特性和直觀的基于瀏覽器用戶界面，提高系統可靠性、可擴展性和可管理性。

    PowerVault 745N 支持Microsoft®Windows® Server 2003 的系列特性，如下：

• VSS™ 卷影復制服務。VSS 提供了一種架構，這種架構可為單個或多個卷創建高度持續的實時拷貝或“快照”。該服務為系統管理員和終端用戶同時提供了高效的數據保護。共享文件夾的影復制功能可按預先設置的時間間隔為網絡共享存儲的文件或文件夾創建卷復制，從而減少數據損失。從根本上說，影復制是文件或文件夾在某一特定時刻之前的形式。利用影復制，基于Microsoft®Windows® Server 2003 的文件服務器能保持位于制定卷上的全部文件的一組早先形態。終端用戶利用共享文件夾的影復制（SCSF）無需IT 介入即可察看或恢復其影復制文件的早先形態。


• 分布式文件系統（DFS）簡化了多臺網絡服務器上數據的定位和管理。DFS 有助于提供高度數據可用性、命名透明度和靈活的卷管理。Microsoft®Windows® Server 2003 發布后，DFS 進一步加強，允許每臺服務器創建多個DFS 根目錄，這意味著不再需要為每個額外的DFS 根目錄添加額外服務器。


• 文件復制服務 使位于不同服務器和工作站上的文件和文件夾保持同一設置。某臺服務器上的文件更新后，文件復制服務會替換其他服務器上的相應文件。請注意，無論文件何時發生變化，F(xiàn)RS 會拷貝完整文件，F(xiàn)RS 還對已關閉的文件執行定期復制。需求更高級別復制性能的用戶也許應購買NSI Double-Take。Double-Take 不復制整個文件而只復制字節級的變化，從而極大提高了復制性能。Double-Take 還提供了復制打開的文件這一額外功能。


• 加密文件系統（EFS）允許管理員在NTFS 卷上存儲加密數據。即使硬盤被轉拆到另一計算機上，數據仍然保持加密狀態。


• 變更日志 追蹤NTFS 卷上的文件和目錄的變化情況。允許備份工具、索引工具和查毒工具等應用程序無需重新掃描完全卷即可讀取整個文件系統。


•  磁盤配額 管理員可以個別用戶為基礎為指定NTFS 卷追蹤或實現存儲限制。當用戶達到其文件上限時，磁盤配額會將事件載入日志，發出警告并限制磁盤空間超出范圍。可在購買存儲管理軟件時選購。


• 動態目錄支持 管理員可高效地共享與管理網絡資源和用戶的相關信息。此外，動態目錄還能集中管理網絡安全，允許操作系統方便地驗證用戶身份并控制用戶對網絡資源的訪問。


• 卷裝載點 管理員無需破壞命名空間即可添加存儲。


• 自動部署服務（ADS）是微軟提出的新型框架。為基于Microsoft®Windows® Server 2003 的全部操作系統提供多設備（一到多）管理。ADS 可創建用于管理Microsoft®Windows® 服務器的大規模部署的腳本。ADS 是Microsoft®Windows® Server 2003 的可選插件，企業版可直接從微軟獲得。

    戴爾系統狀況報告

    Microsoft®Windows® 驅動的NAS 界面僅提供基本的系統信息，但PowerVault 745N 安裝的戴爾系統狀況報告軟件是一款極為強大的軟件管理和監控工具。管理員可查看實時性能監控和CPU 占用情況，調整NAS 服務器使其工作在最佳狀態。系統狀況報告軟件還簡化了磁盤和卷標管理。

    存儲管理軟件

    磁盤接近滿空間或滿空間運行時，系統性能會大大降低。但添加更多存儲空間需要花費大量時間和金錢。判斷哪種文件占用了最多空間并將它們移除，能夠節約大量的磁盤空間。舉例來說，如果發現用戶保存了不必要的圖片和音樂文件，管理員可以剔除這些文件。Storage Manager 允許管理員為目錄和共享文件夾設置配額，同時還會生成存儲報告。

    備份

    PowerVault 745N 采用微軟備份和恢復工具程序，包含一個圖形用戶界面（GUI）和一些向導程序，可使得基本備份與恢復更為簡單。將合格的戴爾磁帶備份設備附加到PowerVault 745N 后，備份工作可獨立于局域網之外運行，不會對網絡通信帶來任何影響。第三方軟件產品包括VERITAS Backup Exec 和Tapeware （來自Yosemite），通過自行配置，可能與現有的網絡備份方案集成。

    與其他戴爾存儲服務器的對比

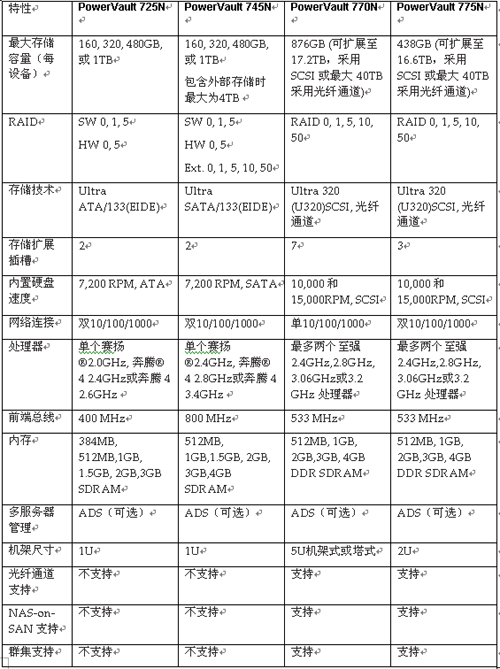

    PowerVault 745N 是PowerVault 725N 的替代產品，并提高了入門級方案所能提供的性能和特性。PowerVault 77XN 最高可用于企業級環境，企業環境要求所有存儲設備均具備高性能和很好的可擴展性。表1 對這些產品的基本特性做了一番比較。

PowerVault NAS 產品對比

    目標應用

    NAS 設備用途廣泛，包括：

• 為臺式機提供便利的網絡備份


• 可選擇升級到包含打印服務的操作系統獲取打印服務


• 快速廉價地解決存儲容量難題


• 優化大型文件的共享


• 混合客戶端的統一磁盤存儲


• 為服務器應用程序節約處理能力

    PowerVault 745N 的其他目標應用包括：

• 工程、CAD。PowerVault 745N NAS 服務器為CAD 和計算機軟件開發等工程應用程序提供跨平臺文件共享支持。


• 存儲整合。PowerVault 745N 具備的跨平臺文件共享支持使機構無需為大型存儲資源專門配備獨立服務器。由于PowerVault 745N 并不依賴于任何主服務器，使用Microsoft®Windows®, UNIX, Novell 及Apple 等多種不同操作系統的客戶端均能夠利用位于同一服務器上的同一集中存儲倉庫。


• 遠程機構服務器。非技術人員也能快速安裝PowerVault 745N ，因此PowerVault 745N適合那些其遠程機構未配備IT 專業人員的企業用來增加存儲。NAS 服務器還具有基于網頁的遠程管理功能，采用即點即指的圖形用戶界面（GUI），客戶可從總部進行管理。


• 軟件分發。管理員可利用PowerVault 745N 將軟件的更新或升級程序存儲于服務器上，各客戶機用戶可執行自己所需的更新或升級。因此管理員不必為每臺獨立的工作站進行軟件更新。


• 工作組文件共享/備份。PowerVault 745N 為較大而又經常被訪問的文件服務，能夠減少網絡通信瓶頸，因此是工作組客戶最適用的存儲設備。PowerVault 745N 能夠將應用服務器從文件服務通信中解脫出來，從而提高整個網絡的應用程序性能。


• 映像和圖形。龐大的圖形文件要求系統具備最佳性能，只有經過存儲服務優化的服務器才能滿足這一要求。PowerVault 745N 是一個優秀的選擇。


• 互聯網服務供應商。以存儲為中心的PowerVault 745N 可作為數據泵使用，加快文件共享速度。ISP 利用PowerVault 745N 能夠動態地增加其應用服務器的容量，同時還能提升服務器性能。


• 在線數據倉庫。通用服務器很輕易就被被數據倉庫應用程序所需的文件服務負載雪崩壓垮。PowerVault 745N 卻能夠輕松應付，因此PowerVault 745N 是存儲音樂文件和包括存檔的（掃描的）書面文件在內的占用較大容量的文件的合適解決方案。


• 臨時服務器。更新主服務器和客戶機過程中，PowerVault 745N 是最合適的數據存放地點。過渡中將用戶文件存于PowerVault 745N 存儲服務器上能使員工不再無所事事。

    特性和益處

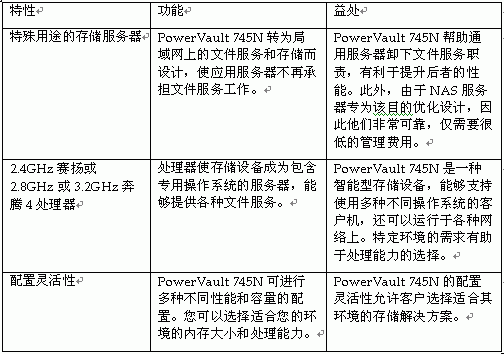

PowerVault 745N 的關鍵特性、功能和益處

    全面的服務選擇

    戴爾提供了包括安裝和支持在內的范圍廣泛的系列服務，確保您可以得到所需的專家建議和技術幫助。我們的服務解決方案可以解決您關鍵的業務問題??從安裝服務，到當日四小時2上門服務等。

    安裝服務

• 提供快速、高效的安裝，快速部署新系統。


• 包括上門安裝、配置和裝配到戴爾支持的機架。


• 戴爾的模塊化安裝服務滿足您快速部署復雜解決方案的需要。戴爾企業部署隊伍（EDT）由戴爾工程人員和經培訓的合作伙伴組成，隨時聽候在第一時間內快速、準確的部署高端配置。

    標準支持服務

• 標準硬件保修，帶三年下一工作日上門更換部件服務和三年下一工作日上門人工服務。


• PowerVaultTM磁帶備份產品與其所連接的具備服務標簽的戴爾產品（服務器或其他存儲系統）享有同樣的保修/支持升級。如果磁帶備份產品連接到非戴爾服務器，則僅享受原制造商提供的保修服務。


• 免費電話技術幫助，24×7硬件電話技術支持。


• 通過support.ap.dell.com 網站提供的E-support 工具，客戶可以自行對戴爾系統進行故障診斷，并排除軟硬件方面的故障?？蛻暨€可以通過http://support.ap.dell.com/ap/en/emaildell/獲取電子郵件幫助。

    支持服務升級付費選項

• 可將上門服務或零部件支持延長至五年。


• 上門支持服務升級包括四小時響應、兩小時響應和六小時修復。


• 高級企業服務支持提供了四個等級的附加支持?白金、金牌、銀牌、銅牌 ?C 附帶額外的添加式服務，旨在確保您的系統以最佳狀態運行。


• 面向存儲器和服務器解決方案的復雜安裝和項目管理服務，涵蓋存儲區域網絡（SAN）、網絡附加存儲（NAS）和光纖通道群集（FCC）。
