東營市“數字化東營”資源開發平臺項目是東營市委、市政府確定的2004年度“十大工程”之一，實施“數字化東營”資源開發平臺項目對于加快信息化建設，全面提高東營市現代化水平，實現東營市跨越式發展有著十分重要的意義。

    系統需求

    異地容災系統是“數字化東營”資源開發平臺的重要組成部分。建立一個國家標準化的數據容災中心（包括本地數據備份中心、數據傳輸系統和異地容災存儲、備份系統三部分），避免自然災害、供電問題、人為因素、病毒等各方面的破壞，確保信息資源安全。

    解決方案

    本方案構建的異地容災系統由本地數據中心、數據傳輸系統、以及異地容災中心三部分構成。根據容災系統的規劃，本地數據中心位于東營市，異地容災中心位于利津縣，本地數據中心和異地容災中心之間通過千兆光纖進行連接。

    本方案從兩個層次上為“數字化東營”資源開發平臺構建異地容災系統：

    在本地數據中心構建完善的數據備份系統，日常運行時將系統內的數據備份至本地磁帶庫設備。當系統發生通常意義的故障時，可以快速的從本地進行數據恢復；

    建設異地容災中心，將本地磁帶庫中的關鍵性數據的備份，通過遠程磁帶復制的方式復制到異地容災中心的磁帶庫中，生成數據副本。當系統發生災難，或本地備份介質失效時，可以使用存放異地容災中心的備份介質進行數據恢復。

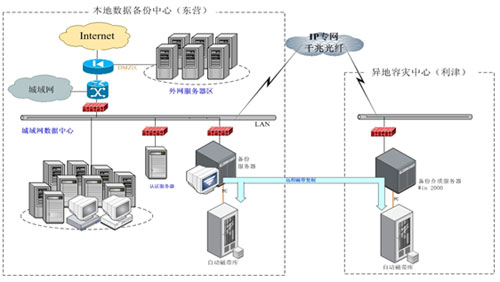

    異地容災系統的結構及工作原理見下圖：

圖：異地容災系統解決方案

    本方案設計的異地容災系統，采用VERITAS NetBackup作為容災備份管理軟件。在本地數據中心，利用NetBackup的備份系統管理功能，通過LAN方式實現城域網服務器，及外網服務器上應用數據的備份與恢復；在異地容災中心，通過NetBackup的備份數據容災復制功能，實現關鍵數據的異地容災。本地數據中心和異地容災中心之間的數據傳輸，利用“數字化東營”系統現有的千兆光纖鏈路，通過NetBackup軟件提供的傳輸機制實現。

    1． 在本地數據中心：

•      采用一臺獨立的Windows2000主機，安裝VERITAS NetBackup軟件，作為主備份服務器；


•      采用一臺ADIC Scalar 1000磁帶庫作為備份設備，初始配置2臺LT0 2驅動器，60盤LTO 2磁帶介質；


•      在每臺需要進行數據備份的主機上安裝VERITAS NetBackup Client，實現數據的集中、自動化備份與恢復；


•      對于運行數據庫應用的主機，安裝VERITAS NetBackup提供的數據備份代理，實現多種類型數據庫應用數據的備份與恢復；


•      采用VERITAS NetBackup的IDR功能，實現Windows主機的災難恢復；

    2． 在異地容災中心：

•      采用一臺獨立的Windows 2000主機，VERITAS NetBackup軟件，作為備份介質服務器；


•      在異地容災中心，采用一臺ADIC Scalar 100磁帶庫作為異地容災數據備份設備，初始配置2臺LT0 2驅動器，60盤LTO 2磁帶介質；

    本方案所采用的產品全面支持SAN環境，并可以根據用戶需求，方便的升級到SAN架構，以采用LAN-Free、Server-Less等更加高效的數據備份方式，減少數據備份對日常業務的影響。本方案所作的異地容災結構設計，也能夠平滑的升級為可接管應用的容災系統，使用戶的系統能具有更高的安全級別。方案對未來系統的升級也作出了規劃性建議。

    方案從著重滿足應用需求出發，進而考慮節約投資為出發點進行系統設計。在進行系統規劃時，方案盡可能全面了解具體的應用，在滿足用戶基本需要的基礎上重點考慮了系統的安全性、可擴展性、通用性、維護性和系統的高性能。方案也對“數字化東營”資源開發平臺異地容災系統的統一管理、備份策略、磁帶介質的使用等提出了規劃性建議。

    實施效果

    該項目的成功實施，為“數字化東營”資源開發平臺建立了一個國家標準化的數據容災中心，從而有效的避免自然災害、供電問題、人為因素、病毒等各方面的破壞，確保信息資源安全。
