• i.上海市徐匯區檢察院（以下簡稱徐檢）總結以往各種存儲的特點： DAS系統不適合網絡存儲，NAS系統性能較低，F(xiàn)C SAN發展緩慢，IP SAN可實現容量和性能的全面擴充。因此，徐檢前瞻性地確認Intransa IP SAN是網絡存儲的首選，未來會成為主流存儲。


• ii.徐檢與實現無盤計算（終端）系統多年，要求所選擇的Intransa IP SAN能夠與無盤計算系統無縫組合。


• iii.徐檢現有六臺應用服務器、一臺視頻服務器和兩臺視頻監控工作站。需要這些主機系統具備實時網絡擴容能力，并且具有網絡主機群集，以便于未來將數據由本機系統遷移到網絡存儲系統。

    b)系統環境

    i.網絡結構（主干千兆，百兆到桌面；核心交換機：Cisco 4006）

    ii.服務器結構（操作系統為：Windows 2000）

• 1.域相關服務器2臺


• 2.郵件服務器


• 3.數據庫群集服務器2臺


• 4.視頻服務器/監控工作站3臺


• 5.網絡監管服務器

    二、方案特點

    a)Intransa IP SAN存儲

    i.過去的存儲模式是DAS

•

  1.徐檢的主要計算系統包括7臺服務器和2臺工控機，以及大量工作站和客戶機。


•

  2.以往的存儲均是分布在每一臺主機上，所有存儲都為內部直連存儲，管理極為困難，擴展性很差。

    ii.采用Intransa IP SAN作為未來存儲模式

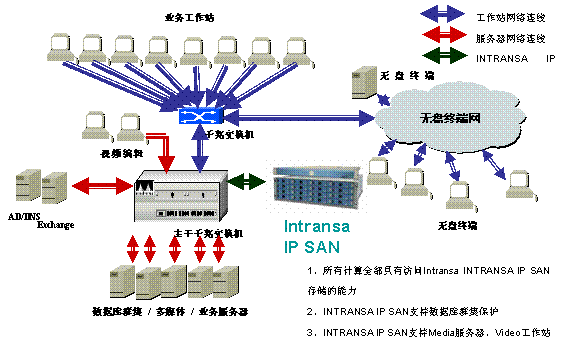

• 1.所有計算結構共享同一個存儲結構，實現存儲共享。


• 2.通過網絡，服務器、工作站、客戶機全部連接到Intransa IP SAN，得到存儲空間。


• 3.統一實現存儲管理，通過快照等技術，得到存儲服務

    b)無盤終端Intransa IP SAN存儲

    i.早期的無盤終端

• 1.無盤終端早期都是顯示終端，計算集中在終端服務器上，對服務器的要求非常高。


• 2.顯示終端支持操作系統能力比較差，較多的應用不能和終端兼容。

    ii.終端的存儲

• 1.終端的存儲分為兩個部分：一個是系統存儲空間，另一個是應用存儲空間。


• 2.早期的的系統和應用存儲空間都由終端服務器提供，容量一般都在1G以內，服務器還是不堪重負。

    iii.當前的計算終端

• 1.近期出現的終端為計算終端，具有獨立的計算能力，大多采用X86結構。


• 2.計算終端系統結構相當于簡化的無盤工作站的模式，系統引導從終端服務器實現。


• 3.性能遠超過顯示終端，具有真正的獨立計算能力，其計算能力與普通計算機類似。


• 4.終端服務器只需要負責boot服務和終端管理功能。

    iv.Intransa IP SAN終端存儲

• 1.Intransa IP SAN采用iSCSI協議，通過網絡直接提供應用存儲空間，單套IP 5000就能夠提供最高達24TB的存儲空間服務。


• 2.Intransa IP SAN通訊為點對點，繞開了終端服務器，避免了服務器計算瓶頸。


• 3.Intransa IP SAN的網絡存儲和容量分享使得計算終端與普通計算機一樣具有強大的存儲功能。

    c)服務器群集Intransa IP SAN存儲

     i.以前的群集存儲

• 1.群集采用MSCS管理系統，采用Compaq RAID 4100作為存儲系統。


• 2.系統支持兩臺主機的群集。

    ii.Intransa IP SAN群集

• 1.新建的Intransa IP SAN群集依然支持原有的MSCS系統。


• 2.新的系統支持的主機數量能夠超過2臺，最大能夠達到8臺。（模擬運行環境為5臺）。


• 3.MS SQL數據庫服務能夠直接在Intransa IP SAN存儲上運行，完全可以淘汰DAS。


• 4.Intransa IP SAN為整個群集系統提供強大的網絡存儲，能支持強大的計算要求。


• 5.Intransa IP SAN獨立的三階擴容，保證在應用、性能和容量三方面獨立的強大擴容能力。

    iii.支持徐檢的業務流轉

• 1.徐檢的業務集中通過MS SQL數據庫支撐。


• 2.Intransa IP SAN成為新的網絡存儲系統后，可以保證繼續在現有服務器上支持業務運行。


• 3.當業務要求超過現有服務器計算能力的時候，徐檢能夠迅速增加群集服務器，實現群集計算的增長。

    d)多媒體數據Intransa IP SAN存儲

    i.以前的多媒體存儲

• 1.徐檢的多媒體系統主要包括視頻編輯和多媒體存儲兩個部分。


• 2.視頻編輯完成的多媒體文件，通過多媒體服務器存儲在光盤庫中。


• 3.所有多媒體文件訪問通過光盤庫的機電運行來支持。


• 4.存取速度都比較慢，故障率非常高。

    ii.Intransa IP SAN多媒體存儲

• 1.多媒體數據不再存儲在光盤庫中，直接存儲到Intransa IP SAN磁盤陣列。


• 2.Intransa IP SAN的高性能存儲支持，可以直接支持視頻工作站的非編業務。


• 3.多媒體服務器直接得到Intransa IP SAN提供的存儲空間，存取多媒體文件。


• 4.所有客戶端均可以通過多媒體服務器得到Intransa IP SAN提供的多媒體文件支持。


• 5.基于磁盤介質的讀取速度和SAN架構的整體性優勢，新建Intransa IP SAN存儲系統的響應速度和易管理性遠遠超過光盤存儲。

    三、徐檢Intransa IP SAN存儲方案的通用性

    a)Intransa IP SAN存儲

• i.Intransa IP SAN存儲系統可以實現支持的應用范疇極為廣泛，不僅可以代替DAS，還能為文件服務器提供支持NAS的存儲空間，而基于IP的SAN架構又是對傳統FC SAN在技術門檻過高、投資過大和距離受限等方面不足的合理補充。


• ii.Intransa IP SAN存儲系統能夠衍生許多獨立的存儲應用支持，這是其它存儲所不能實現的。


• iii.徐檢通過Intransa IP SAN實現了對所有主機存儲空間的支持，帶來了許多存儲應用上的突破。


• iv.可以支持無盤應用、支持服務器群集、支持多媒體數據存儲、還可以實現無線存儲、支持WEB磁盤等新型存儲形式。

    b)無盤終端Intransa IP SAN存儲

• i.無盤終端的意義在于，其能夠大幅度縮減企業在計算系統上的預算、總體投資和管理成本。


• ii.Intransa IP SAN和無盤終端的無縫連接，能夠彌補傳統終端在存儲上的不足。


• iii.如果能夠盡快實現Intransa IP SAN無盤引導，則無盤終端應用系統的整合存儲將是Intransa IP SAN的領地。

    c)服務器群集Intransa IP SAN存儲

• i.服務器群集需要存儲設備共享。


• ii.Intransa IP SAN能夠?qū)崿F(xiàn)快速主機添加，結束過去服務器添加的物理連接過程。


• iii.能快速響應服務器群集的計算變化的需要。

    d)多媒體數據Intransa IP SAN存儲

• i.多媒體系統的數據量非常大，是Intransa IP SAN存儲的重要增長點。


• ii.企業計算對圖形圖像和視頻的存儲要求在快速提升。


• iii.Intransa IP SAN的高可擴展性恰好滿足多媒體數據急劇增大的要求。

    四、總結

    徐檢Intransa IP SAN無盤終端存儲解決方案充分結合了用戶的應用特點，既實現了主機的Intransa IP SAN存儲空間支持，又實現了多媒體數據的Intransa IP SAN存儲，支撐了群集系統，而最為重要的是，實現了針對無盤終端的Intransa IP SAN存儲，為企業計算提供了強大的支持。

    隨著企業和政府等關鍵應用對無盤計算終端系統的需求提升，這直接要求網絡存儲必須能夠面對無盤計算終端，Intransa IP SAN存儲系統憑借其強大的整合存儲能力、出色的擴容能力、靈活高效的配置管理以及對無盤計算終端系統的無縫連接和支持，為廣大用戶的信息化進程作出貢獻。正如徐檢往大燮科長所說：“IPSAN成熟了，無盤計算的春天來臨了”。
