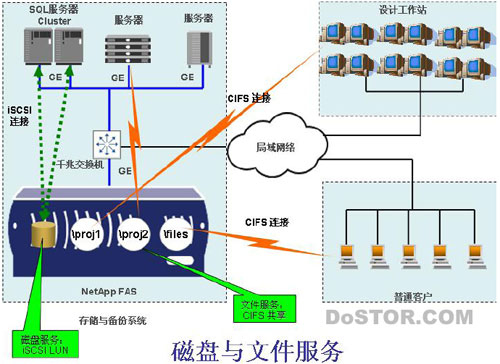

圖15-54 NetApp 磁盤與文件服務
由于目前階段主要是SQL 數據庫和文件服務，考慮NAS 和iSCSI 兩種實現方式。對SQL服務器，存儲工程師可以采用iSCSI 方式。如下圖所示，NetApp FAS 可以作為iSCSI 的目標節點，提供ISCSI LUN 服務，Windows 2000 /2003 服務器只需從微軟下載一個iSCSI 的驅動程序（Initiator），即可將Filer 上的iSCSI LUN 連接到本地，作為本地硬盤一樣使用。也可在服務器上安裝iSCSI HBA 卡，用硬件ASIC 芯片處理iSCSI 協議，從而提高存儲訪問的性能，降低服務器的開銷。
圖15-54 NetApp 磁盤與文件服務
此外，為了滿足2D3D 圖像文件服務的要求，F(xiàn)AS 還可作為一臺CIFS 文件服務器加入原有Windows2000 /2003 的域，其他域內用戶訪問Filer 必須首先通過域內的AD 認證，對Filer 上的共享管理和授權可以完全通過Windows2000 / 2003 的Active Directory域用戶和計算機管理來完成。
15.4.2.4 系統擴展
NetApp FAS 存儲系統具有無可比擬的擴展性，允許在線擴盤，在線軟件升級。FAS270可以平滑擴展到6TB，如果容量需求超出6TB 的極限值，則必須升級到更高級別的產品。由于NetApp 所有產品線均采用相同的操作系統，硬件平臺的升級同樣簡便，只需更換機頭，沒有任何數據遷移工作，因此沒有任何風險。
15.4.2.5 數據的備份/恢復，歸檔，和容災
數據的備份/恢復、歸檔和容災采用NetApp 獨有的的Snapshot， SnapMirror 和SnapRestore.技術，大大提高了數據的可靠性，降低了數據維護的成本。Snapshot 可以在1秒鐘內生成一個卷的系統快照，SnapRestore 將TB 級的數據恢復時間縮短為分鐘級，NetApp內置的SnapMirror 提供了一種簡便高效的基于IP 網絡的遠程容災備份/恢復手段。更詳細的描述請參見015.4.3.8 數據備份/恢復，歸檔，和容災。

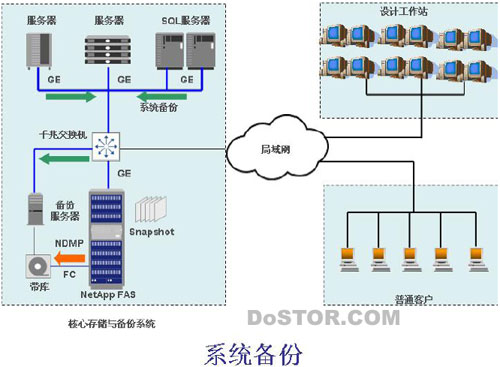

圖5-55 NetApp 系統備份示意圖
在線備份可以利用NetApp 的snapshot 技術為每個卷創建多達255 個備份，隨時可以將系統恢復到快照的某時間點。
離線備份采用NDMP 以LAN-Free，Server-Free 的方式將FAS 上的數據備到帶庫上。各服務器的操作系統和本地數據則通過備份服務器備份。
為了實現數據的遠程傳送和容災保護，可以利用NetApp 的SnapMirror 技術實現快速遠程備份。
15.4.2.6 系統管理–FilerView
Network Appliance 提供遠程管理開放存儲網絡的有力工具。每臺Filer 上都有FilerView 工具，使 IT 管理員利用Web browser 訪問統一的、易用的圖形界面 (GUI) ，進行日常的filer 管理工作。
管理員可以隨時隨地，利用任何平臺遠程管理NetApp filer，不會影響到關鍵業務的運行。NetApp filer 安裝完成后，管理員可以有效地監控狀態，擴充容量，改變文件系統的配置，等等。管理員可以擴充volume 或在NT Domain 中新建Common Internet File System (CIFS) share，而不會影響到數據訪問。
FilerView 作為Filer 管理的常用工具，十分簡便地引導管理員完成Filer 和Filer的部件的安裝和配置任務。不需要學習任何命令行或語言，只需 Web browser，管理員可以通過輕松的點擊屏幕完成任務。
如下圖，左邊的導航樹可以隨時指引、現實各項工作。安裝、配置、監控、修改Filer和文件系統，得到加速、簡化，而且不易出錯。

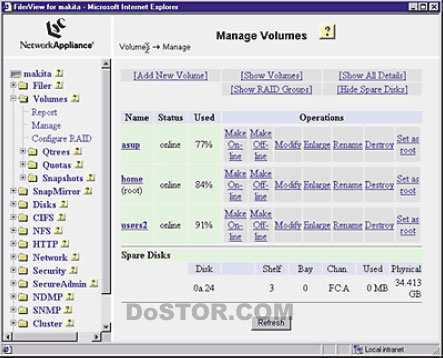

圖5-56 FilteView 圖示
安裝和設置Filer
FilerView 將安裝減少到只有簡單的幾步，為Filer 從Console 或者DHCP 服務器分配IP address 后，利用Setup Wizard 迅速可以完成基本的配置。Setup Wizard 提供間接明了的輸入界面，并且指示filer 在設置生效前動態地測試所選的參數。
配置Data ONTAP 服務
FilerView 基于Web 的方式避免了用戶使用難記的command-line 界面，從一個GUI界面里，管理員可以對所有的資源和服務管理、配置、生成報告。
文件系統. Disks， volumes， Qtrees， 和 quotas (NFS 和 CIFS)
數據保護. Snapshot. 和 SnapMirror. 工具集，Network Data Management Protocol(NDMP)
高可用性. 集群和互備軟件
網絡. 接口卡； HTTP， DNS (Domain Name Server)， 和 NIS servers (Network
Information System)
管理. 安全設置， AutoSupport 和 SecureAdmin. 軟件， SNMP 工具集，資源監控工具。
生成文件系統。一臺filer 安裝好， Data ONTAP 服務配置完成， FilerView 提供文件系統生成和管理的幫助。FilerView 的功能可以簡化下列任務:
生成 UNIX. 或 Microsoft. Windows 文件系統
設置每個文件系統的quotas（配額，容量上限）和最大文件數量
顯示生成的卷（volumes）和參數，按需要迅速調節
隨時得到實時的統計數據，例如，卷使用百分比，可用容量，在用容量等。
管理和配置Qtrees，卷內的邏輯文件系統。
定義、調整、監控用戶、組、Qtrees 的配額；按照分配空間和文件數量限制使用
管理訪問服務
管理員利用FilerView 可以配置網絡文件訪問服務， NFS 和CIFS 。UNIX 和 Windows文件系統可以根據用戶設置相應的訪問:
配置服務
察看活動的session， security， 和統計statistics
審計
激活、報告、管理share 或者文件系統的使用
控制和監視文件系統
重新啟動、關閉filer ，或者開啟/關閉Data ONTAP 服務。
FilerView 可以開啟/關閉NFS， CIFS， HTTP， 和其他的各種服務。用戶定義的SNMP trap 可以自動監視特定的參數。當某些情況發生或者參數超過某些閾值時自動生成消息通知管理員。
